Innovationen

Druckguss Service Deutschland GmbH hat in den vergangenen Jahren diverse Eigenentwicklungen auf den Markt gebracht. In der Praxis hat sich bereits der „Echtzeit-Geregelter-Schuss“ bei mehreren Kunden bewährt. Die Gießkammerziehvorrichtung und das Formenhandling sind unsere neuesten Innovationen, die schon jetzt bei unseren Kunden, aufgrund der immensen Arbeitserleichterung, gefragt sind.

          Wir freuen uns darüber nun endlich unsere eigene Maschine zu                        präsentieren.

          Hier finden Sie allgemeine Informationen zu der DuoCast.

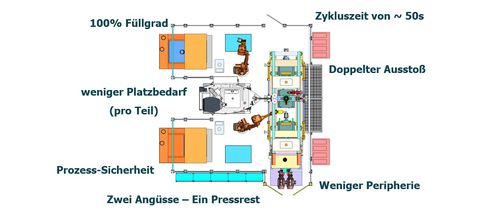

Entwicklung einer Spezialdruckgießmaschine "DSD DuoCast 90"

Es handelt sich um eine Spezialdruckgießmaschine für Großserienteile. Die DGM füllt zwei Kavitäten mit einem Schussgewicht von bis zu 8 Kg. Somit ist die DGM für ein Teilespektrum mit Gussteilgewichten von jeweils 3 Kg vorgesehen. Die vertikale Bauweise der DGM bietet eine Vielzahl von Vorteilen, welche durch die Einbindung der Peripherie unserer Partnerunternehmen eine erhebliche Verringerung der Zykluszeit der gesamten Gießzelle realisiert.

Druckverstärker

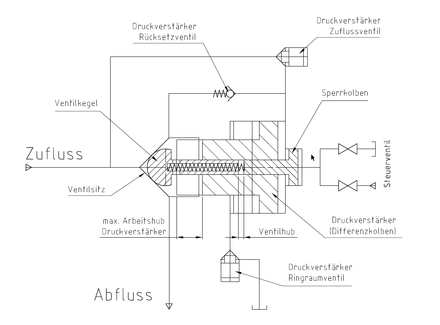

Auch in der Ventiltechnik setzt DSD unterstützende Maßstäbe. Die oben abgebildete Funktionsskizze zeigt einen Druckverstärker mit integriertem sperrbaren Rückschlagventil, welches zur Zuschaltung einer Medienquelle zu einem Arbeitszylinder verwendet werden kann.

Aufgabe der hier vorgestellten Bauart ist der Einbau eines hydraulischen Druckverstärkers mit integriertem sperrbaren Rückschlagventil in eine einzige, mit einem Deckel verschließbare Aufnahmebohrung.

Die zentrische Anordnung des Ventilkegels und des Sperrkolbens innerhalb des Druckübersetzers verkleinert die wirksame Arbeitsfläche des Druckübersetzers nur minimal und schafft für das Rückschlagventil zudem eine qualitativ sehr hochwertige Führung.

Mittels Sperrkolben kann das im Zufluss wirkende Rückschlagventil gesperrt werden. Es dient somit als vollwertiges Zuflussventil zum Arbeitszylinder.

Die Funktion des Druckverstärkers selbst kann mit einem im Zufluss oder im Abfluss angeordneten Ventil beeinflusst werden. Die Rückstellung des Druckverstärkers kann mit geeigneten zusätzlichen Ventilen über die Rückstellung des Arbeitszylinders erfolgen. Dazu kann ein relativ kleines Druckverstärker Rücksetzventil auch zentrisch in den Sperrkolben eingebaut werden.

Formwagen

Automatischer Formenrüstwagen für Transport, Reparatur und Endablage ohne Kran

Stationär oder Mobil
Verkürzte Umrüstzeiten und gesteigerte Rentabilität Ihrer Druckgießmaschinen.

•  Unfallverhütung
•  Effektive Arbeitserleichterung
•  Rentabilitätssteigerung
•  Vermeidung von Schäden an der Druckgussform
•  Schnelle Amortisierung

Der mobile Formwagen dient zur vertikalen Aufnahme (90°) und zum stufenlosen Kippen von Druckgussformen in die horizontale Lage. In jeder Position kann bequem an den Formen gearbeitet werden. Der Transport kann in jeder Lage erfolgen. Maßgebliche Kriterien für den Einsatz der fahrbaren Arbeitsbühne sind eine deutliche Verkürzung der Umrüstzeit und die daraus resultierende Steigerung der Rentabilität.

Eine schnelle Amortisierung der Investitionskosten ist garantiert.

Kammerziehvorrichtung

Die neuentwickelte innovative Kammerziehvorrichtung löst Ihr Problem mit festsitzenden Füllkammern in Kammerhalter oder Form.
Die kompakte Konstruktion ermöglicht ein schnelles und sicheres Klemmen, Herausziehen, Lagern, sowie Transportieren der Füllkammer.

Der Füllkammerwechsel wird optimiert, Ihre Produktivität steigt.
